Peignes en aluminium

🎬 1ère pièces sur notre nouvelle 5 axes !

24 secondes de vidéo…
mais des heures de réflexion, de programmation et de précision 👇

https://youtube.com/shorts/nu72xRKwEq8?si=V3yG3cKD5ht3tcsx

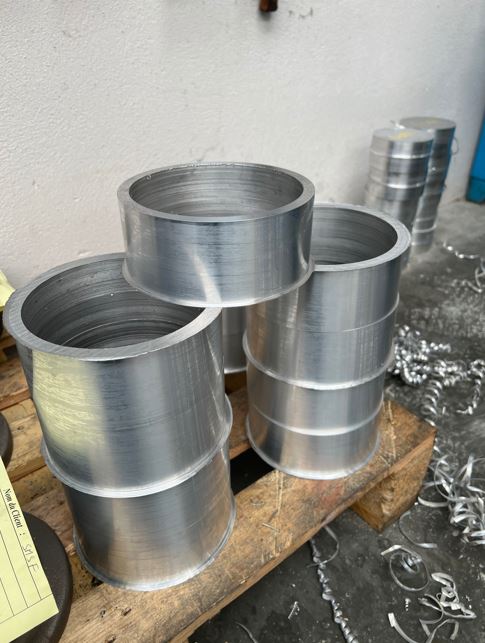

👉 Alexis, élève de Terminale BAC PRO a d’abord réalisé un carottage sur tour traditionnel pour dégrossir la matière brute. Il est ensuite venu réaliser l’alésage et le diamètre extérieur de la pièce.

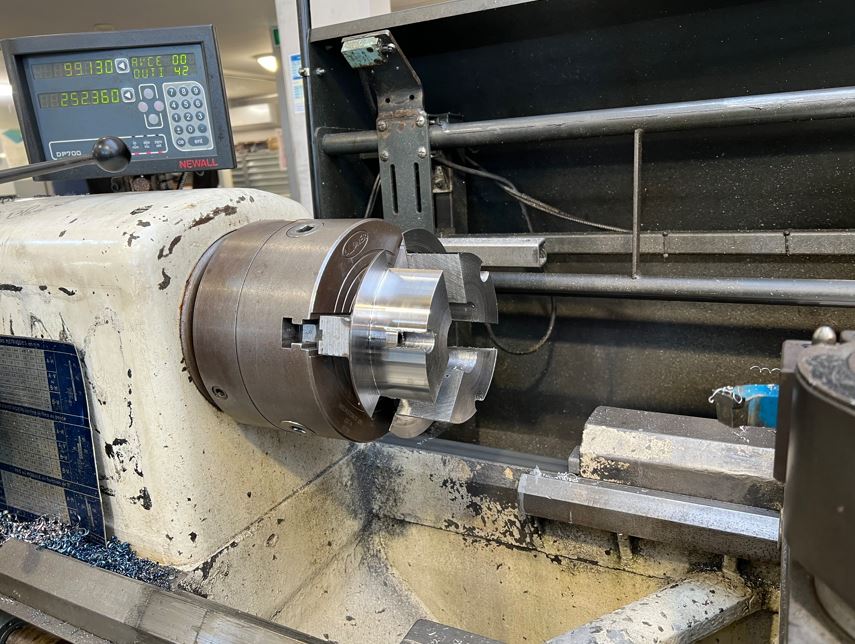

👉 Conception d’un montage spécifique avec des mors enveloppants pour éviter toute déformation des pièces qui sont usinées en aluminium.

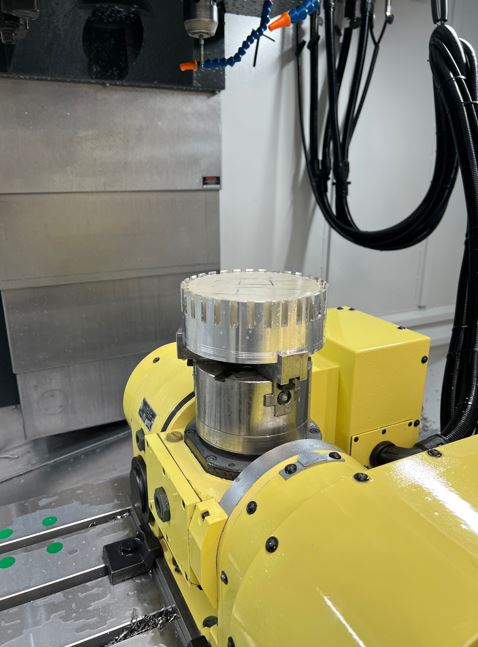

👉 Puis, entrée en action de notre nouvelle machine à commande numérique Akira Seiki 5 axes et de notre diviseur Nikken.

🧠 Louis, notre alternant en BTS et Alexis se sont creusés les méninges pour réaliser un programme paramétrés et faire de l’usinage 5 axes positionné en réalisant le fraisage des pièces.

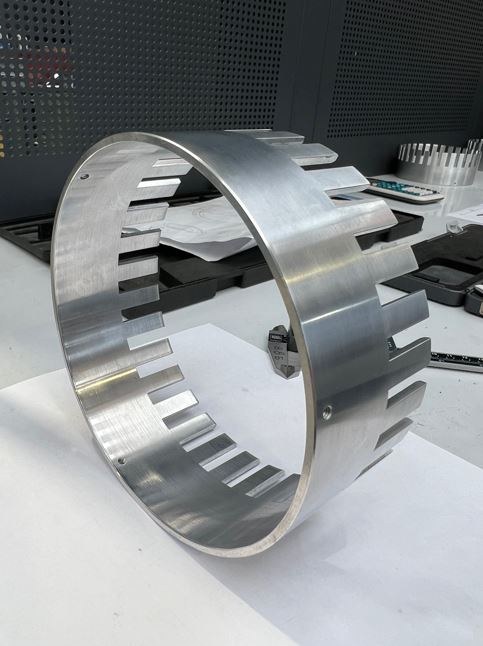

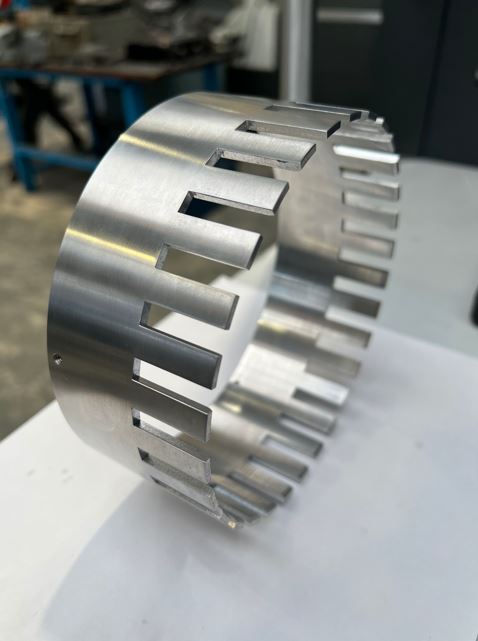

Au programme : 30 rainures ➡️ 3 perçages ➡️ 3 taraudages.

Enfin pour finaliser l’usinage, retour sur le tour traditionnel pour usiner le diamètre extérieur tolérancé f8 avec une tolérance géométrique de perpendicularité à 2 dixièmes.

Une production techniquement exigeante et où il a fallu être très attentifs à :
🔹 La matière : malléable et sujette à vibrations.
🔹 Les tolérances géométriques : concentricité des différents diamètres et perpendicularités
🔹 La tolérance précise du diamètre extérieur

👏 Bravo à nos deux élèves pour ce travail de pro ! N'hésitez pas à partager leur travail.

➡️ Former, innover, produire. 💪
